XL 2016 Création de graphique tendance des mesures de tolérance et courbe de gauss

mam721

XLDnaute Junior
Bonjour à tous,

Je cherche a créer un graphique ou je vois:
le nominal,
la valeur nominal min
la valeur nominal max,
Les valeurs relevées
une courbe de tendance pour montrer le décalage de ces valeurs par rapport aux nominales.

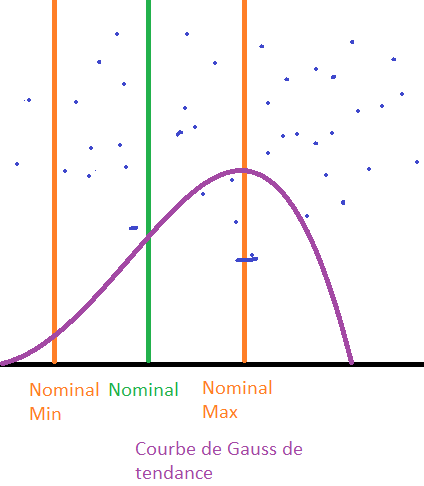

ex :


Concernant les graphiques :
Je n'arrive pas à faire cette courbe de gauss associée à ces mesures. je souhaite montrer le décalage de ces mesures par rapport au nominal.
le graphique des mesure est sur l'axe des ordonnées, et j'aimerais avoir celle-ci sur l'axe des abscisses. (en faisant intervertir les données je n'arrive pas à l'effet escompter).

Vous trouverez ci-joint le fichier contenant :
Un tableau des relevés de mesure
Un tableau ou j'affiche le nominal, Nominal Min, Nominal Max, Tolérance Min, Tolérance Max, mesure, Ecart Nominal, Ecart Tolérance
Et en dessous de chaque relevé, le graphique.

Pouvez-vous m'aider ?
je vous remercie par avance.

Cordialement,
Mam721
