XL 2016 [RÉSOLU] Faire un schema d'après les valeurs d'un tableau excel

[Icedarts]

Bonjour à tous,

Je souhaiterai savoir s'il est possible d'obtenir un schéma à l'échelle d'après les valeurs donnés dans un tableau excel?

Dans le fichier joint on renseigne la largeur et l'épaisseur ici 5.9 et 1.9 en cm.
On obtient une longueur total pour le schéma de 4 x la largeur + 2 x l'épaisseur.
La largeur du dessin correspond à la largeur donnée dans le tableau.

Dans l'idéal le schéma doit ressortir avec tous les traits, si les diagonales ne sont pas possibles au minimum les traits verticaux.

Le schéma doit donc ressortir à l'echelle en PDF ou JPG ou PNG, sans les côtes.

Merci d'avance pour votre aide.



[sousou]

Bonjour
Ton fichier ne correspond pas à l'énoncé (4 fois la largeur et deux fois l'épaisseur)
Peux-tu etre plus explicite?
Un développé d'une piece 3d?
Et les diagonales??



[Icedarts]

Merci de te pencher sur ma question.

La longueur du dessin fait bien 274mm 4 x la largeur de 59mm + 2 fois l'épaisseur de 19mm
C'est en quelque sorte effectivement le développé d'une pièce 3D.
Il s'agit d'un modèle de pliage pour faire une boite.
Les diagonales sont également des pliages à faires mais si ce n'est pas réalisable ce n'est pas le plus important.

Donc les traits représentent les pliages a exécuter.
J'sais pas comment il est possible de le faire.
Les dimensions de la bande sont
Longueur = 4 x la largeur + 2 x l'épaisseur (ce que l'on met dans le tableau)
Largeur = épaisseur

Ensuite les pliage
1er pliage à la largeur ici 59mm
2e pliage à largeur plus épaisseur 59 + 19
3e pliage 2 largeur + 1 épaisseur 59 + 19 + 59
4e pliage 2 largeur + 2 épaisseur 59 + 19 + 59 + 19
5e pliage 3 largeur + 2 épaisseurs 59 + 19 + 59 + 19 + 59
6e pliage 3 largeur + 3 épaisseur 59 + 19 +59 + 19 + 59 + 19
7e et 8e pliages les 2 grandes diagonales (la petite dernière n'est pas un pliage, elle marque ou va se retrouver l'autre diagonale après pliages.

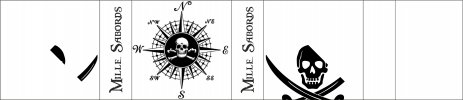

Avec le schéma qui sortirait d'excel je l'exporte dans un logiciel de dessin ce qui me donne le résultat en pièce jointe et après je peux faire une super boite ^^

J'espère que c'est plus clair.



[sousou]

Je veux bien mais dans ton fichier je ne comprend pas ton dessin
3 fois la largeur trois fois l'épaisseur, et un bout?.
Les diagonales représentées sont -elles celles que tu veux voir apparître, ou tu veux toutes les diagonales?



[Icedarts]

Ben le bout c'est ce qu'il reste après le dernier pliage.
Dans mon exemple il reste un bout de 40mm.
Les diagonales oui juste celles représentées.



[sousou]

Re Regarde ceci feuille2
pour les diagonales je regarde



[Icedarts]

Ah oui franchement c'est bien.
Par contre oui les diagonales si ce n'est pas faisable je préfère qu'il n'y en ai pas du tout.

Possible d'exporter juste le dessin?



[sousou]

Ca c'est pour les diagonales



[sousou]

+Impression en previsualisation, il ne te reste plus qu'à l'imprimer en pdf
Pour le reste c'est facilement modifiable pour les diagos ou autres
Le principe est de dessiner des rectangles avec ou sans différents types diagos ici trois type gauche droite, droite gauche et demi gauche droite



[Icedarts]

C'est top.
Reste plus qu'à regler le problème d'echelle.
Lors de l'impression on voit que les dimensions ne sont pas correctes.

Un rectangle de 27.4 sur une feuille de 29.7 il ne devrait pas rester grand chose.
Et lors de l'impression en PDF on voit qu'il reste beaucoup plus que les 2.3cm théorique.

Confirmation à l'impression et après mesure le dessin fait 20cm x 3.9cm



[sousou]

Pour une vrai echelle. Ca va etre difficile.
En ce moment on travail en pixels, ce n est donc pas une vrai echelle.
Je regarde. Quelqu un a peut etre une idee



[Icedarts]

Pour une vrai echelle. Ca va etre difficile.
En ce moment on travail en pixels, ce n est donc pas une vrai echelle.
Je regarde. Quelqu un a peut etre une idee

Travailler en pixel n'est pas gênant a partir du moment où on connaît la résolution.
Par exemple en 300 dpi il faudrait du 3240x700



[Icedarts]

J'ai tâtonné avec les marges et ta cellule échelle et c'est bon j'ai les bonnes dimensions en imprimant



[sousou]

Voici ma solution
Je trace un trait "Bref" de la taille 27,4 cm avec l'outil insertion.
Le bouton calcul l'echelle.
Une mise en page paysage format a4 .
Facile à adapter à d'autre fabrications



[Icedarts]

Je viens de faire un essai rapide.
Avec la longueur 27.4 à l'impression ça sort 26.6.
Avec d'autres valeurs qui devraient donner une longueur de 19.8 à l'impression j'ai toujours 26.6.

L'idée est bonne mais la longueur du trait que tu dessines doit être égale à la longueur total donnée par le calcul en case C2.

Mais bon même pour 27.4 il y a une différence à l'impression.

En tout cas merci encore de te pencher sur mon problème.

Mais ton fichier que j'ai renvoyé juste au dessus fonctionne.
On en touche plus à l'echelle et c'est bon

Juste une petite question.
Pour les diagonales comment on les retire, comment on en ajoute?
